Применение метода электротомографии при поиске подземных полостей

В июне 2012 года на территории бывшего винного завода в г. Анапе, проводились инженерно-геофизические изыскания методом электрической томографии, цель которых было обнаружение старых винных погребов, находящихся по предварительным данным на глубине 5-15 м.

Подобные задачи в последнее время являются достаточно актуальными, вследствие того, что рост городов приводит к переносу старых заводов и фабрик за черту города, а их бывшие территории используются под гражданское строительство.

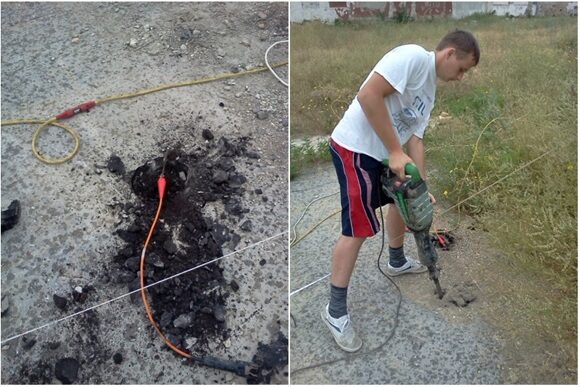

Выполнение полевых работ осложнял тот факт, что большая часть бывшего винного завода покрыта асфальтным или бетонным покрытием, что мешало выполнить качественное заземление электродов. Для устранения данной проблемы были вырыты лунки для электродов с помощью отбойного молотка (рис. 1). Также в каждую лунку с электродом подливалась соленая вода.

Рис. 1. Пример заземления электродов

В связи с тем, что главной целью геофизических изысканий было обнаружение старых винных погребов, то основной процедурой обработки служил анализ значений УЭС на полученных разрезах удельного сопротивления. Главным принципом выделения подземных пустот было отличие их электрических свойств от вмещающих горных пород. Было сделано предположение, что искомые объекты должны резко отличаться значениями УЭС. И поэтому главное внимание уделялось обнаружению низкоомных аномалий, в случае заполнение пустого пространства водой, либо огромных значений сопротивлений, в случае если они остались пустыми.

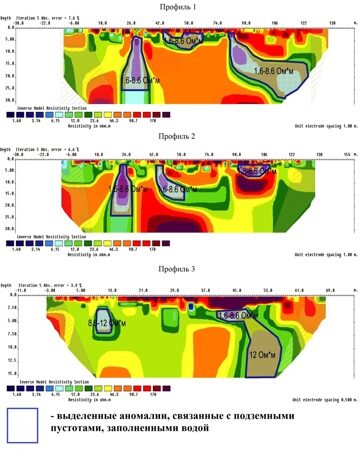

На всех профилях были выделены искомые зоны с пониженным сопротивлением пород (рис. 2). Природа таких объектов, скорее всего, связана с наличием подземных пустот, заполненных водой.

Рис. 2. Итоговые разрезы по данным электротомографии

Электротомография показывает себя как мощный инструмент инженерной геофизики. Хорошая разрешающая способность и плотность полученных данных позволяют качественно решить поставленные задачи. Наилучший результат данная методика показывает в комплексе с другими геофизическими методами, в частности с сейсморазведкой МОВ ОГТ и МПВ. С помощью данных сейсморазведки можно будет установить опорные границы, а материалы электроразведки помогут выделить изменение физических свойств по профилю и выделить разнообразные аномалии. Так же жестко привязанные границы по данным сейсморазведки сузят действие принципа эквивалентности решений.
