Поиск и трассирование тектонических нарушений

Поиск и трассирование тектонических нарушений, является одной из важнейших задач инженерной геофизики. Возросшие за последние годы объемы строительства повышают значимость подобных работ, ввиду опасного экологического и геологического влияния на объекты, построенные в таких зонах.

         ООО «ИнжГеоСервис» имеет опыт изысканий с целью поиска и трассирования тектонических нарушений. На рисунке 1 представлены искомые малоамплитудные тектонические дислокации пересекающие участок работ.

 Рис.1. Искомые тектонические нарушения

Для решения поставленных задач был выполнен следующий комплекс  методов: малоглубинная сейсморазведка КМПВ, электроразведка на постоянном токе методом электротомографии и газоэманационная съемка.

Изыскания проводились по равномерной системе профилей, ортогонально расположенных относительно предполагаемого простирания тектонического нарушения. На рисунке 2 представлена карта фактического материала.

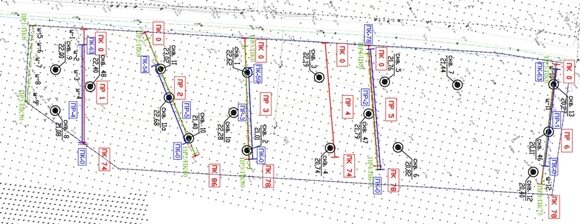

Рис.2. Карта фактического материала

 Комплексная обработка и интерпретация полученных данных позволила удачно решить поставленную задачу.

Ниже представлены результаты обработки.

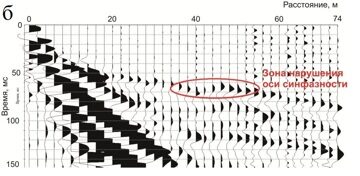

Рис. 3. Пример полевых сейсмограмм: а. – продольные волны

 б. – поперечные волны

Основной процедурой обработки материалов сейсморазведки являлся анализ волновой картины на зарегистрированных сейсмограммах. На рис.3. представлены примеры полевых сейсмограмм. Красным овалом выделены зоны нарушения оси синфазности первых вступлений. Это связано с тем, что волна проходит нарушенную зону.

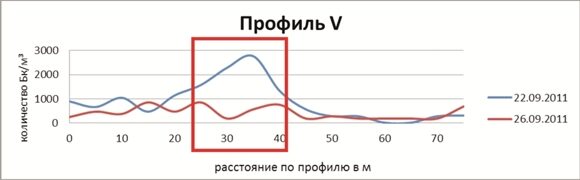

Рис.4. График активности радона по профилю №5

Камеральная обработка данных по газоэманационной съемке заключалась в построении графиков активности радона по профилям и датам. Получившиеся графики сравнивались между собой для выявления непостоянных аномалий, по которым и происходило выявление тектонического нарушения. Красным прямоугольником выделена зона тектонического нарушения.

Рис.5. Пример разреза сопротивлений полученного по данным электротомографии

Результатом работ по электротомографии служили разрезы сопротивлений полученные после 2d инверсии разрезов кажущихся сопротивлений. На рисунке 5 представлен пример профиля по электротомографии, красным прямоугольником выделена зона тектонического нарушения.

Итогом наших работ стала карта тектонических нарушений участка, представленная на рисунке 6.

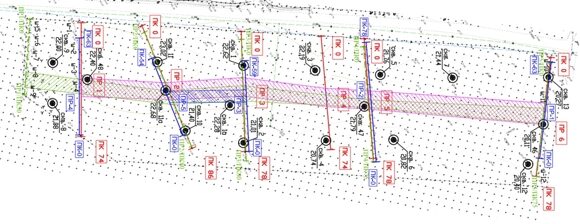

Рис.6. Карта тектонических нарушений, построенная по данным геофизических работ

 Хотелось бы отметить, что местоположение нарушенной зоны, полученное по данным геофизики, было подтверждено бурением.
