Электротомография

ООО «ИнжГеоСервис» проводит работы методом электротомографии

Электроразведка методом сопротивлений остается одним из основных геофизических методов при малоглубинных исследованиях. Развитие этого метода обусловлено как развитием аппаратуры и вычислительной техники, так и появлением новых технологий полевых работ, обработки данных и интерпретации. Все это привело к появлению новой методики – двумерной электроразведки (“2D resistivity”, электротомография).

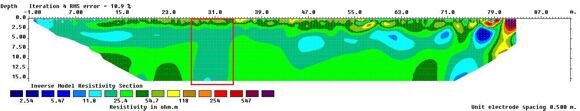

Электротомография - это целый комплекс, включающий в себя как методику полевых наблюдений, так и технологию обработки и интерпретации полевых данных. Ее особенностью является многократное использование в качестве питающих и измерительных одни и те же фиксированные на профиле наблюдений положения электродов. Это приводит к уменьшению общего числа рабочих положений электродов при существенном увеличении плотности измерений по сравнению с обычным методом вертикальных электрических зондирований. Такой подход позволяет с одной стороны, работать с современной высокопроизводительной аппаратурой, а с другой стороны, применять эффективные алгоритмы моделирования и инверсии. Интерпретацию данных электротомографии можно проводить в рамках двумерных и трехмерных моделей. Это принципиально расширяет круг решаемых электроразведкой задач, за счет исследования сред, значительно отличающихся от «классических» горизонтально-слоистых. Благодаря электротомографии и использованию алгоритмов подавления искажающего влияния верхней части разреза, можно повысить качество и одномерной интерпретации.

      2D электроразведка необходима при исследованиях:

•   крутопадающих слоев;

•   при наличии тектонических нарушений;

•   многолетнемерзлых породах;

•   при работах в зонах городской и индустриальной застройки;

•   в рудной геофизике.

           2D электроразведка целесообразна при всех детальных (масштаб 1:2000 и крупнее) геофизических исследованиях и мониторинге. Применение многоэлектродной аппаратуры позволяет эффективно проводить 3D исследования и межскважинные наблюдения.
